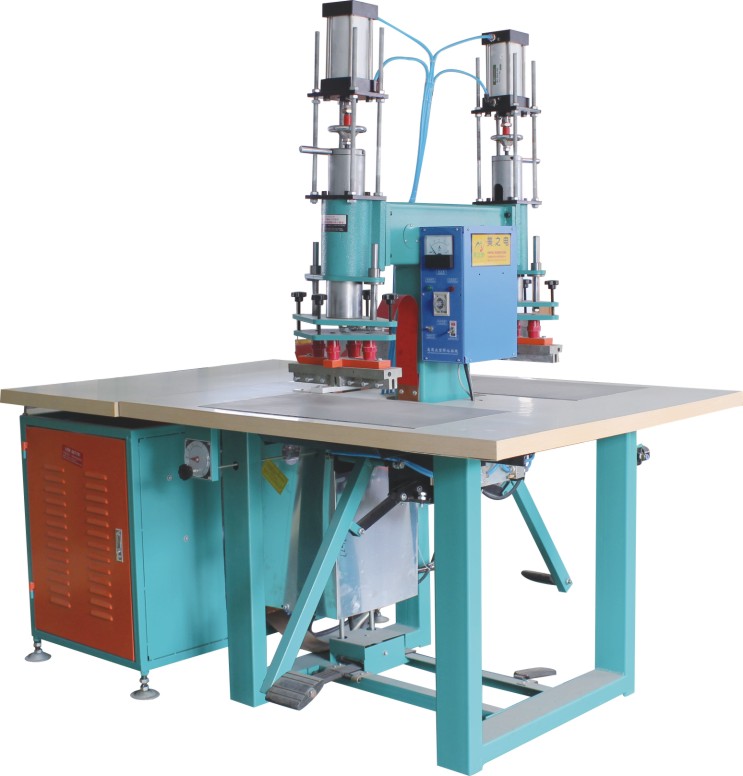

高頻機_高頻電子電路運用
美之電工程師詳細分析高頻電路中的特征，為此針對低頻率電路與高頻電路作比較。如下圖所示為低頻率電路與高頻電路的比較。圖為低頻率電路，圖為高頻電路。首先，說明信號的流通。由於在低頻率電路的信號其波長較長，一般可以忽略時間因素。因此，振蕩器的輸出端輿放大器的輸入端可視為同一信號。也即是，在低頻率電路中的信號流通如箭頭的方向所示，成為閉回路，此也稱的為集中常數的考慮方法。而在高頻電路中，由於波長較短，不可以忽略時間的要素。在同一時間的振蕩器輸出端，中途的電纜線上，放大器的輸入端的信號就非同一信號，也就是說信號像電波一樣傳輸著，這種考慮電路問題的方法稱為分布常數。
一般地，在集中常數電路中的低頻電路中，對於電纜線的限制較少，可以使用一般的隔離線，重視雜訊興頻率特性。而在分布常數電路中的高頻電路中，為了不使信號發生傳送路徑上的失真，使用同軸電纜線，重視特性阻抗。
在放大器的輸出端所連接的負載如下:
圖1-(a)低頻電路
圖低頻率電路為定電壓驅動……即使負載阻抗有變化，輸出電壓也一定，放大器的輸出阻抗Zo輿負載的阻抗ZL的關系為Zo<ZL。
圖1-(b)高頻電路
圖b高頻電路為功率驅動……信號的單位為功率，從負載能夠取出的最有效功率為在Zo=ZL狀態下，也即是在阻抗匹配( Impendance matting)狀態下。因此，低頻率電路與高頻的電路分析的考慮方法方法下一樣:
