簡單掌握高周波機設備檢修方法和故障排除法

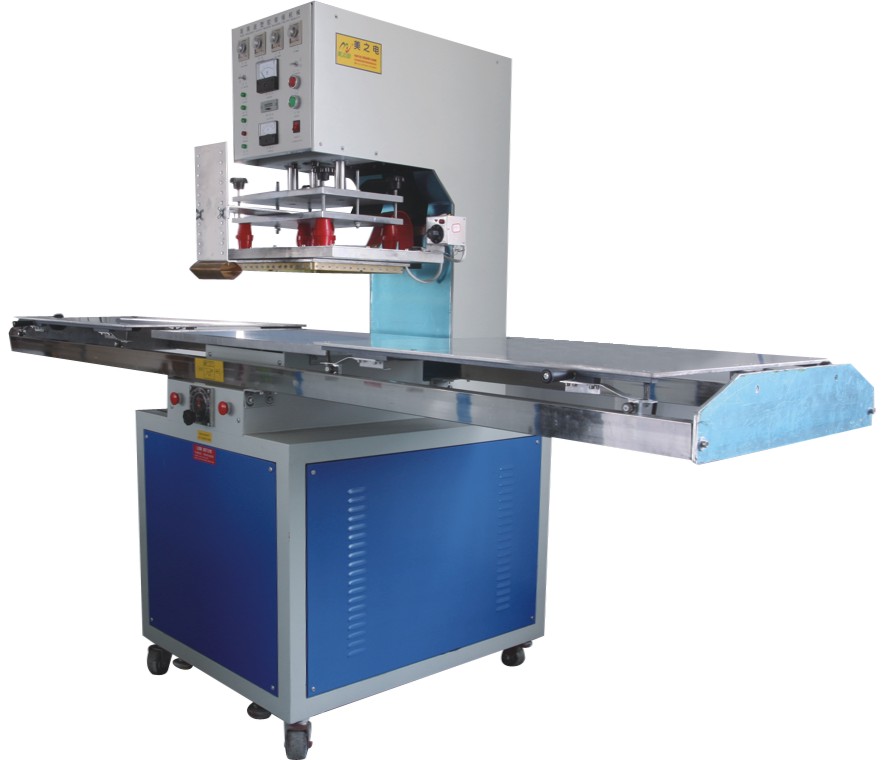

無錫金電電子設備有限公司生產單頭推盤式高周波機設備，在日常使用過程中簡單掌握高周波機故障排除及維修方法：
|
序號 |
故障現象 |
檢查步驟 |
檢查方法 |
|
1
|
風機不運轉 |
1.輸入電源線松脫或缺相
|
1.測量輸入電壓是否正常
|
|
2.風機損壞 |
2.檢查風機線圈是否燒壞,風葉轉動是否靈活 |
|
2
|
機頭不能下降
|
1.下降時間制損壞 |
1.更換下降時間制 |
|
2.氣缸損壞 |
2.直接接氣源看是否正常推出與收回,否則更換氣缸 |
|
3.電磁閥損壞 |
3.更換電磁閥 |
|
4.繼電器損壞 |
4.更換繼電器 |
|
3
|
當高周熔接時,電流立即切斷且機頭也立即上升,同時過流/火花指示燈閃亮
|
1、模具跳火保護 |
1.檢查模具是否燒壞
|
|
2.輸出電流過大 |
2.調節功率輸出調節旋鈕,減小熔接電流 |
|
3.火花保護器損壞 |
3.檢查火花對地負壓是否低于25V |
|
4.輸出電容片短路 |
4.檢查電容片是否短路 |
|
5.高壓對地短路 |
5.檢查高壓銅片和300P電容是否燒壞 |
|
6.電子管損壞 |
6.更換電子管 |
|
4 |
超過設定電流值，設備不能自動切斷高周輸出 |
1.過流保護繼電器損壞 |
1.更換繼電器(DC 6V) |
|
2.可變電阻(25W 10歐)燒壞 |
2.測量電阻是否損壞,如有損壞更換 |
|
5 |
模具跳火 |
1、輸出電流調節得過大 |
1.減小輸出電流 |
|
2、下降延遲時間過短 |
2.加長下降延遲時間,保證上?？煽烤o壓產品 |
|
3、上模與下模不平行 |
3.重新調節上下模具的平行度 |
|
4、氣壓不足 |
4.正常氣壓為4—6KGf/c㎡ |
|
6 |
無高周輸出 |
1、燈絲變壓器損壞 |
1.燈絲變壓器輸入380V,輸出為6.3V,測量是否正常 |
|
2.高壓變壓器損壞 |
2.更換高壓變壓器 |
|
3.柵極電阻燒壞 |
3.測量柵流電阻是否正常 |
|
4.電子管損壞 |
4.更換電子管 |
|
7 |
熔接動作完成后機頭不能正常上升 |
1.上升時間制損壞 |
1.更換時間制 |
|
2.繼電器損壞 |
2.更換相應的繼電器 |
|
3.電磁閥損壞 |
3.更換電磁閥 |
|
4.氣缸損壞 |
4.直接接氣源看是否正常推出與收回,否則更換氣缸 |
（聲明：以上故障檢修方法只適合無錫金電電子設備有限公司單頭推盤式高周波機，僅供參考）
