高頻電子管_高周波晶體管的使用注意事項

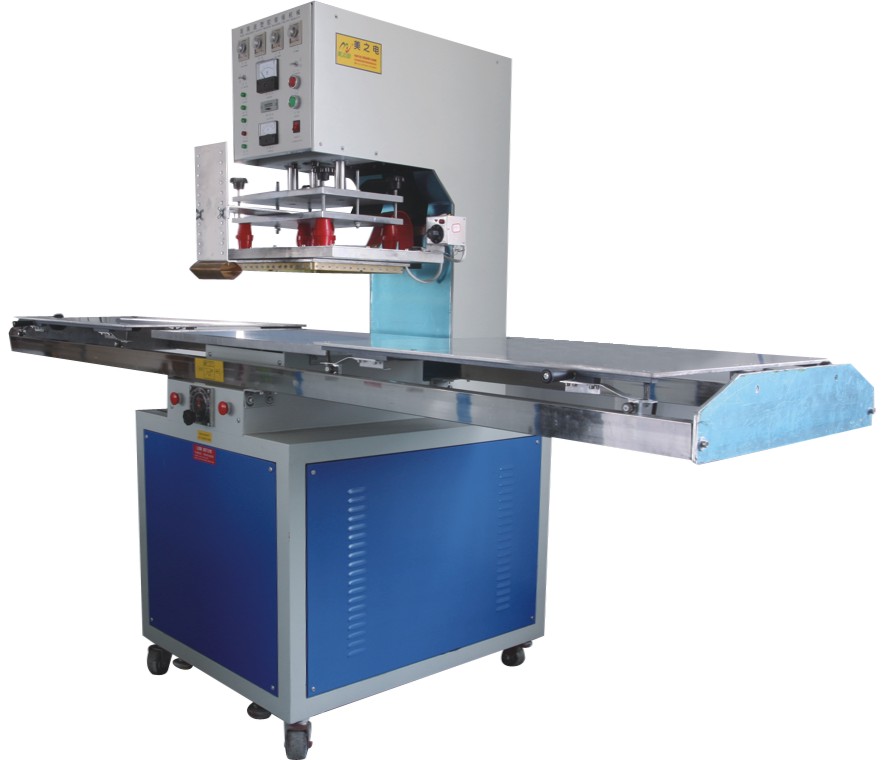

    高頻機工作原理主要利用振蕩器自激電子管產生高頻電磁波電場，被加工的塑料在上下電極間相互摩擦生熱使塑料分子發生急性化分子變化，加上一定的壓力就可以達到熔接目的，不同形狀的塑料熱合都需要開具相應的模具配合高頻機使用。而常見高頻機核心部件電子管使用注意事項應該如下：

1.電子管各極的電壓應嚴格按順序進行接入

即:燈絲-偏壓-陽壓-簾柵壓-激勵信號, 關機時按相反的順序進行。電子管的燈絲特別是碳化釷鎢燈絲是很脆弱的, 頻繁的開關機對燈絲的影響是致命的, 燈絲的冷態、熱態電阻值差異較大, 會產生一定的電磁引力, 大多數電子管都是在頻繁開、關機時碰極。因此在給燈絲加電壓最好是逐漸和分檔加, 對延長管子的使用壽命是很有好處的。

2.燈絲電壓應在額定值的允許誤差范圍內使用

通常允許范圍為5 %, 若能保持在±1%內對延長壽命是有利的。氧化物陰極電子管燈絲電壓偏高時, 會加速氧化鋇的分解而縮短陰極壽命;燈絲電壓偏低時, 鋇原子不能迅速地擴散到陰極表面, 會使陰極“中毒” 也就是電子管的發射能力不能再恢復。碳化釷鎢燈絲陰極的電子管燈絲電壓偏高時燈絲中的釷原子會很快蒸發掉, 縮短陰極壽命, 燈絲電壓偏低時, 也會使陰極受正離子轟擊而失效。實踐證明使用直流燈絲電源的發射管, 在工作一段時間后把燈絲正負極性變換一次, 以使整個陰極能夠均勻損耗, 同時把燈絲輸入端對地接的電解電容極性也隨之改變, 有助于延長管子壽命。對于使用壽命已知的管子, 因陰極發射量不足而功率下降,可適當提高燈絲電壓, 加大其燈絲電流來延長使用壽命。

3.貯存電子管的庫房要求干燥無塵、防潮、防震、通風良好

不得放有易揮發性腐蝕物品。室溫在+5℃ ～ +35 ℃之間, 相對濕度不大于80%。電子管應垂直放置, 陽極向下,管上不得承受重量。貯存期一般不超過3 年, 以防真空度下降。長期存放的電子管, 內部會放出一些氣體, 使管內真空度下降, 因此在使用時應老煉。將電子管加50 %燈絲電壓保持10min～ 15min , 然后加額定燈絲電壓保持30min , 然后加偏壓, 再加50%額定陽極電壓保持20min～ 30min , 再將陽極電壓加到額定值。此老煉過程可延長管子的使用壽命。一般老煉可將電子管加上燈絲額定工作電壓保持2h 以上,但此法不如上面燈絲、陽壓分檔加壓老煉效果好。

4.電子管安裝前應檢查外觀不應有汽泡、油污、裂縫和任

何機械性損傷, 金屬件不得有銹蝕陶瓷上的污跡可用酒精擦除;金屬件上的銹蝕先用沙紙擦除, 再用酒精擦凈。檢查絕緣電阻時應用萬用表R×10K檔檢查即可, 用于1KW 以上的管子可用500VMΩ表檢查,用于10KW 的大功率管子用1000VMΩ表檢查。安裝時要小心緩慢地進行, 避免受力振動而損壞, 要軸向垂直放置, 保持陽極的垂直同心度。各極與腔體簧片要接觸良好, 否則易出現高壓打火或管子工作不穩定。

5.工作當中發射管各極都要保持良好的通風和其他冷卻

溫度過高會降低電子管的壽命, 甚至損壞, 對于風冷要注意風道暢通防塵;對于水冷系統、蒸發冷卻要注意一定要采用軟化水或蒸餾水, 水量要充足。不允許有堵塞、漏風、漏水、漏氣現象。經常檢查發射機工作狀態, 不允許發射機出現高頻打火、機器失諧、寄生振蕩等現象, 盡量避免柵流過大, 短時間的柵流過大也可能損壞電子管。
