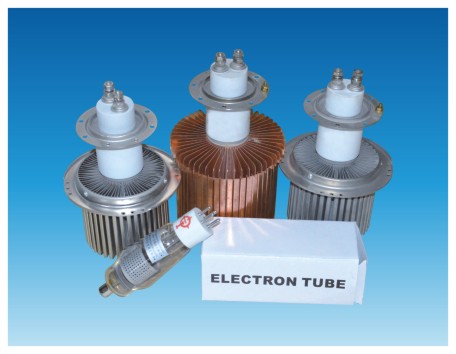

高品質的高頻機（高周波）設備配置都采用一流品質的電子元器件，其中電子管是高頻機的核心配件，采用進口電子管是直接提高高頻設備的價格，但高周波設備在生產過程中沒有采用合理的技術和高頻電磁屏蔽技術采用再好的電子管的質量都不會提高高周波機器的質量，目前10KW以下的高頻機設備建議客戶選擇國產品牌的電子管，技術和性能跟進口差不多，而15KW以上高頻設備建議客戶選擇進口電子管，主要原因在于技術和性能上有差異，經驗告訴我們得知大功率高周波電子管從使用壽命上看進口的電子管要比國產電子管的使用壽命長的很多。
火花管又叫閘流管，是高周波機在工作時因電流過大起到節流的作用，以保護高周波模具被燒毀?？蛻糍徺I高頻機設備選擇火花保護裝置建議采用進口火花管，效果比國產管好很多，性能穩定，電子管與火花管是高周波機器的關鍵配件。今天就給大家介紹電子管與火花管的安裝方法 。
★ 安裝高周波電子管：（注：電子管只需安裝燈絲和柵極）
首先打開高周波機器后的機身防板及側面的防板：

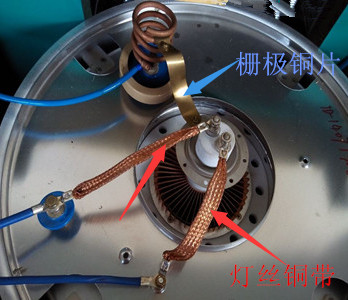

1、在諧振腔中部有一個電子管管座，將高周波電子管小心放入電子管座中，轉動電子管方向，使電子管頂部的二條M6燈絲引腳與燈絲導電子片的位置一致。
2、擰開電子管燈絲螺絲，把燈絲銅帶安裝在電子管燈絲腳上并用2把M10扳手把燈絲螺絲擰緊。
注意：擰緊燈絲螺母時應使用兩把扳手，一把扳手卡住下面螺母且不要轉動，另一把扳手卡住上面螺母，均勻用力擰緊，確保緊固，錯誤的操作可能損壞高頻真空電子管。
3、將柵流銅圈上的柵流導電片用配備的螺母螺釘連接于電子管的柵極環上，注意導電片不要與柵流銅圈的其他部位碰連。
★安裝火花管：
1、NL5557火花管有兩個粗管腳，兩個細管腳，將其對應插入火花管座，戴上陽極導電環，NL5557火花管。
注意：由于高周波機器工作振動，容易松脫，建議可用玻璃膠或熱熔膠對電子管稍作固定，最后裝好相應的機身防板。
