高頻機火花保護器_5557防打火系統
A：高頻機火花回路的作用
1.高頻機打火的影響：塑料在高頻熔接時,偶爾會因灰塵、雜物、電流過大或者模具不平整等發生打火現象；當高壓正極（模具）與接地負極（下平板/鋁板）之間塑料被擊穿時，造成的打火短路并使模具、物料、下平板（鋁板）等燒壞；同時因電流的瞬間增強導致高頻設備上（高壓變壓器、整流器、真空管、限流電阻）等高壓元器件受負載加大很容易被燒壞或者減短壽命，物料嚴重燒壞而報廢，浪費成本。
2.火花保護控制器的作用：當高頻機發生打火現象時，火花保護器立即動作并以最快速度切斷高壓，從高頻技術支持的角度至少可以保證以上的危害控制在最小范圍內。

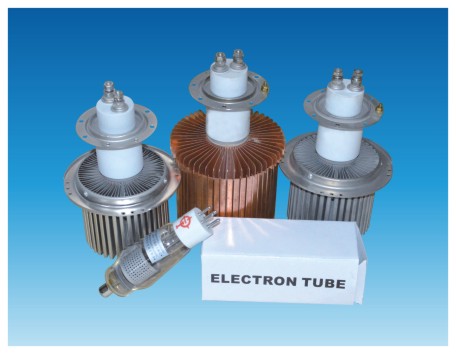

【高頻機火花保護器】 【高頻機火花管】
B:高頻機火花回路的原理：
1.火花管的結構：和高頻電子管一樣，火花管也是由燈絲、柵極、屏極三個電極組成?；鸹ü艿撞坑兴膫€角，其中較粗的兩個為燈絲引腳，較細的一個引腳為柵極，另2一腳為空閑?；鸹ü茼敳客怀霾糠譃闃O（屏極）
2.工作原理：火花管工作時燈絲（AC2.5V）提供自由電子，屏極加正高壓（DC110V以上，5557管用1500-2000V），聚集正電荷。柵極上加信號電壓（-DC48V左右），根據“正電荷與負電荷互相吸引，負電荷與負電荷互相排斥”的原理，陰極電子有向陽極流動的趨勢，而柵極負電壓起到控制作用，此時陰陽極之間無電流產生。柵極電壓實際上就是加在模具（輸出）與地之間的一個電壓。膠布在熔著時，該負電壓值不斷減小，向0V接近，甚至當模具壓到雜物或膠布被熔著擊穿絕緣時，信號電壓為0V，柵極失去控制能力，電子管燈絲和屏極導通，形成陽極電流，此時火花出現放電動作。
