美之電匠心制造高周波_高頻熱合機15年，打造國內一流自動化高頻熱合設備，工程部分析影響高周波_高頻熱合機頻率的五大因素導致高頻容易打火原因。
l 頻率f與密度Pv的關系
其中：E為電場強度(千伏／毫米)，頻率單位為兆赫。在高頻波段內功率密度Pv、介電常數e和損耗角正切tg8隨頻率f的變化關系如圖二所示。
圖二高周波機頻率與功率密度關系圖
2．頻率與選擇性加熱的關系
當電場強度和頻率一定的情況下，介質所吸收的功率完全取決于它本身的損耗因數。
3．頻率與工作電容器尺寸的關系
d 為臨界值(電極最大尺寸不得超過d )；f一頻率(兆赫)； dm一單位為米。
4．頻率與負載電阻的關系

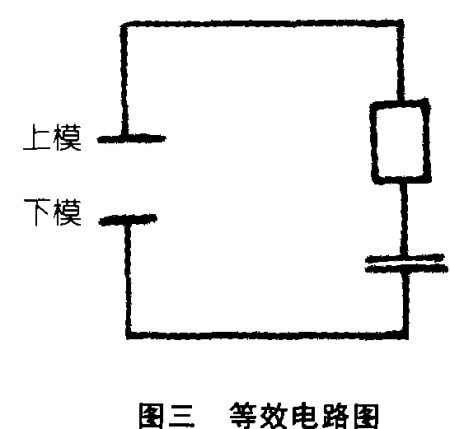

其中：f一頻率(兆赫) c一電容量(微微法)高周波機上、下模在工作時可以等效看成有負載的電容器，其等效電路如圖三所示。
5．頻率與滲透深度的關系
高周波機的工作頻率為20—41兆赫，塑料熱合過程中工作電容器極板間的高頻電壓很高，容易產生打火和擊穿現象。
