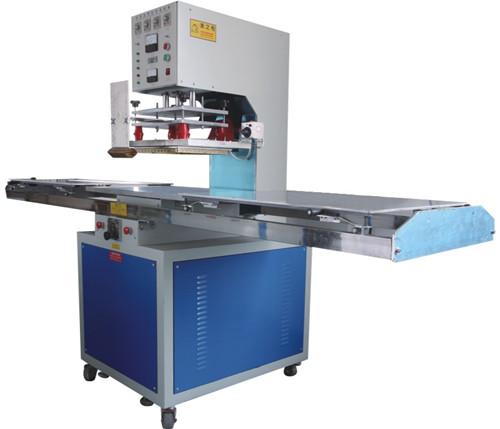

單頭高周波_滑臺式高頻機安裝說明 咨詢熱線：13914117969
首先感謝您購買“美之電”旗下
單頭高周波設備，從此刻起您就是我們公司得一面旗幟，揚帆起航，共謀發展；美之電將誠信為您介紹關于單頭高周波安裝說明介紹。
1、電源安裝 本設備采用3*6+1電纜線；根據設備功率選擇斷路器開關,8KW選擇63A斷路器；5KW選擇32A斷路器。（注意：不能安裝帶漏電保護電路器；本機建議由良好接地）
2、氣源安裝
本設備需要提供氣源，采用外徑10毫米氣管直插到本機二零件即可。
3、滑臺安裝
接入氣源后，手動輕按電磁閥上升鍵直到機頭上升后把滑臺板取出；用M8內六角扳手把2根不銹鋼導軌上內六角螺絲擰下來，然后分別把2根導軌與機身兩側L角鐵用內六角螺絲固定，在不銹鋼導軌兩頭安裝固定鋁板，最后把左、右推盤放入到不銹鋼導軌內（注意：推盤方向）保證推盤在滑軌上運行順暢后鎖緊螺絲。
細節圖片：
4、電子管安裝
拆開本機配送的電子管紙箱，取出電子管放入高頻振蕩器內，安裝燈絲編織銅帶和銅片。（注意：燈絲銅帶沒有正負極，但是兩者不能碰到一起）
細節圖片：
5、火花管安裝
打開設備最上蓋后，取出火花管后直接插入到火花底座并檸上火花帽即可（注意：火花管底部有四只腳，其中2大2小，注意方向）。
6、模具安裝
根據生產工藝的實際情況來安裝模具，常見是把模具固定到高周波上壓板即可。
