二極管由p型和n型兩種半導體組成p-n結，當高周波待機時，二極管兩邊電流與電場漂移電流相等；當使用時，外界電場和自建電場的互相抑消作用引起了正向電流瞬間升壓整流。
高周波二極管用途：
二極管在高周波機器主要作用正向整流使變壓器瞬間升壓到上萬伏的高壓，自激高周波電子管震蕩產生電磁波電場。反向整流通過電容+電感進行濾波傳送給可變電阻。

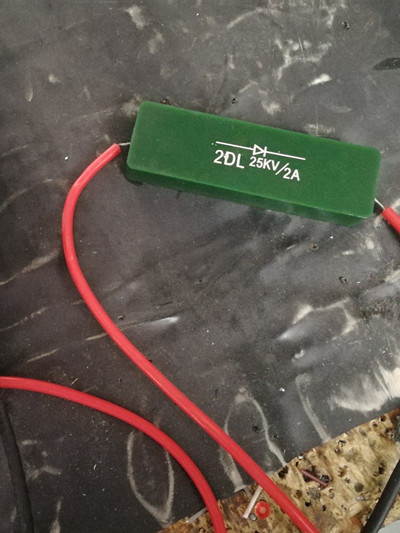

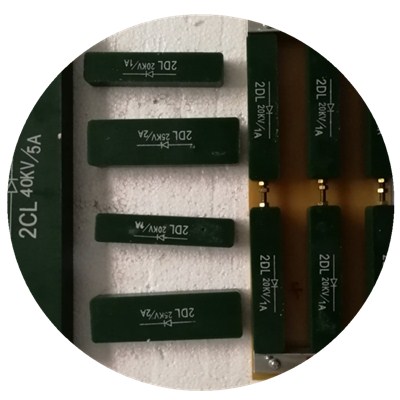

常見二極管圖片：
由于高周波機器功率不同使用的二極管型號不一樣，美之電常用的二極管主要有1A、2A、5A等。
高周波二極管擊穿現象：
1、設備在使用時候，觀察電流表指針是否瞬間電流無從大
2、設備在使用時候，只要高壓一接通，設備總閘就跳閘
3、設備在使用時候，接通高壓后變壓器發出嗡嗡的聲音后關閉電源用手摸變壓器表面是否發熱現象。

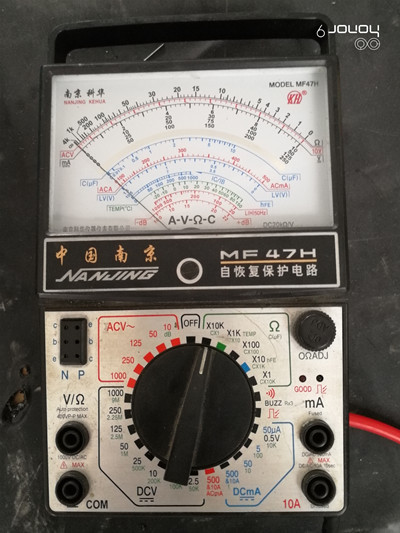

二極管檢測設備：
1A、2A二極管可以采用南京科華萬用表測量，打到電阻檔x10K檔位上進行二極管測量，遇到A培功率大的二極管可以采用搖表檢測。
二極管測量方法：
把南京科華萬用表旋轉到二極管X10K檔位，用測量筆針交叉分別對2A二極管進行檢測，二極管正常情況下:第一種測量阻值在幾百歐，第二種交換指針測量無限大；如果二極管被擊穿使用萬用表交叉都顯示無從大。
二極管擊穿的原因：
1、高壓變壓器三相輸出的電壓不相同
2、高頻濾波不夠完善
3、二極管選型不匹配
如何排除二極管擊穿現象，美之電經過17年高周波制造經驗告訴您，需要排除這種現狀根據目前燒二極管的原因進行分析，如果遇到變壓器輸出電壓不相等，只能請廠家進行高壓變壓器的更換或者找變壓器廠家檢測后去減少或者增加線圈的匝數；如果是高周波濾波不徹底的話可以在二極管兩端各增加一個電容；如果因為設備功率大二選擇二極管A培太小，這樣只能更換大一號二極管。
