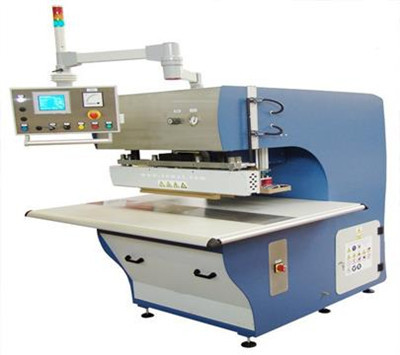

無錫美之電廠家非標定制高頻機17年，運用高壓橋式整流中的直流電源因輸出功率大,工作效率高,所以采用電感和電容濾波讓其輸出電壓紋波和電流紋波就可以達到非常小優勢，為了表征各種電壓或電流波形的好壞，一般都是拿電壓或電流的幅值、平均值、有效值、一次諧波等參量互相進行比較。

  在高頻機高壓直流電源之中，電壓或電流的幅值和平均值最直觀，因此，我們用電壓或電流的幅值與其平均值之比，稱為脈動系數S；也有人用電壓或電流的有效值與其平均值之比，稱為波形系數K。因此，高頻電壓和電流的脈動系數Sv、Si以及波形系數Kv、Ki分別表示，脈動系數S和波形系數K都是表征電壓或者電流好壞的指標，S和K的值，顯然是越小越好。S和K的值越小，表示輸出電壓和電流越穩定，電壓和電流的紋波也越小。

高頻機高壓直流電源的優點和缺點

1 高頻機器高壓直流電源優點

半橋式變壓器高壓直流電源運用兩個開關管輪流交替工作，相當于兩個高壓直流電源同時輸出功率，其輸出功率約等于單一高壓直流電源輸出 功率的兩倍。因此半橋式變壓器高壓直流電源輸出功率很大，工作效率很高，經橋式整流或全波整流后，輸出電壓的電壓脈動系數Sv和電流脈動系數Si都很小，僅需要很小的濾波電感和電容，其輸出電壓紋波和電流紋波就可以達到非常小。

2 高頻機高壓直流電源優點

半橋式變壓器開關 電源兩個開關器件的工作電壓只有輸入電源Ui的一半，其最高耐壓等于工作電壓與反電動勢之和，大約是電源電壓的兩倍，這個結果正好是推挽式變壓器高壓直流電源 兩個開關器件耐壓的一半。因此，半橋式變壓器高壓直流電源主要用于輸入電壓比較高的場合，一般電網電壓為交流220伏供電的大功率高壓直流電源大部分都是用半橋式 變壓器高壓直流電源。

3 高頻機高壓直流電源優點

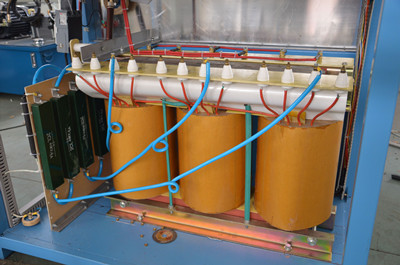

對于小功率高頻機高壓直流電源變壓器的線圈繞制多少帶來一些方便；但對于大功率高頻機高壓直流電源變壓器的線圈繞制沒有優勢，因?yàn)椋蠊β矢邏褐绷麟娫醋儔浩鞯木€圈需要用多股線來繞制。

4 半橋式變壓器高壓直流電源缺點

主要是電源利用率比較低，因此，半橋式變壓器高壓直流電源不適宜用于工作電壓較低的場合。另外，半橋式變壓器高壓直流電源中的兩個開關器件連接沒有公共地，與驅動信號連接比較麻煩。

5 高頻機高壓直流電源的缺點：

當兩個控制開關K1和K2處于交替轉換工作狀態的時候，兩個開關器件會同時出現一個很短時間的半導通區域，即兩個控制開 關同時處于接通狀態。這是因?yàn)殚_(kāi)關器件在開始導通的時候，相當于對電容充電，它從截止?fàn)顟B(tài)到完全導通狀態需要一個過渡過程;而開關器件從導通狀態轉換到截 止?fàn)顟B(tài)的時候，相當于對電容放電，它從導通狀態到完全截止?fàn)顟B(tài)也需要一個過渡過程。當兩個開關器件分別處于導通和截止過渡過程時，即兩個開關器件都處于半導通狀態時半導通狀態時，相當于兩個控制開關同時接通，它們會造成對電源電壓產 生短路;此時，在兩個控制開關的串聯回路中將出現很大的電流，而這個電流并沒有通過變壓器負載。因此，在兩個控制開關K1和K2同時處于過渡過程期間，兩個開關器件將會產生很大的功率損耗。為了降低控制開關過渡過程產生的損耗，一般在半橋式高壓直流電源電路中，都有意讓兩個控制開關的接通和截止時間錯開一小段時間。

6 高頻機高壓直流電源缺點：

開關器件的耐壓要求比雙電容半橋式變壓器高壓直流電源的耐壓高。
