5000W高頻機(高周波)機器您都知道用什么電子管嗎?美之電廠家告訴您國內市場上5KW高頻機使用的電子管采用國產或者東芝，兩者之間在型號上有些差異化，如國產錦州電子管型號947；而東芝電子管型號7T85RB；它們之間的價格相差較大。
電子管屬于高頻機(高周波)機器核心零部件之一，不同功率大小機器使用的電子管型號都不一樣，當然銷售價格也不同；美之電專業非標定制高頻機設備17年，依需塑料熱合工藝要求量身定制不同功率的設備滿足產品焊接需求。

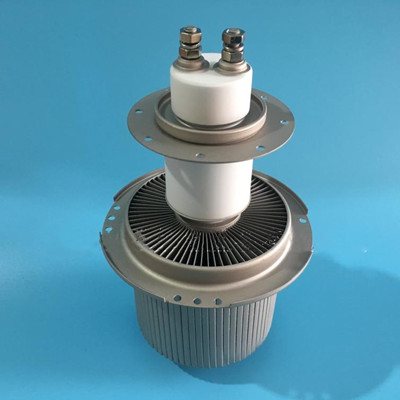

一、5000W國產電子管參數：
主要參數 |
參數名稱 | 單位 | 實測值 |
燈絲電壓 | V | 6.3 |
燈絲電流 | A | 36 |
陽極電流 | A | 0.2 |
第一柵極電流 | A | 0.24 |
放大系數 | | 25 |
跨導 | mA/V | 10 |
零柵壓下陽極電流 | A | |
陽極電流截止時柵極電壓 | V | -410 |
脈沖發射電流 | A | 3.7 |
陽極離子流 | uA | 20 |
柵極放射電流 | uA | 2 |
絕緣電阻Rkg(1) | MΩ | 合格 |
絕緣電阻Rag(1) | MΩ | 合格 |
絕緣電阻Rgg | MΩ | 合格 |
絕緣電阻Rag | MΩ | 合格 |
二、5000W電子管接線圖：

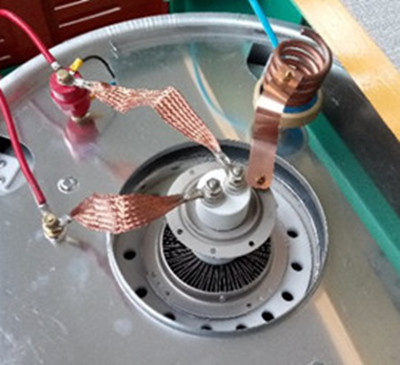

在安裝947電子管時主要連接三根線：分別是兩根銅編織帶和一根銅片；兩根銅編織帶主要安裝在燈絲腳上，無正反方向，但是主要兩根燈絲線不能搭接在一起；銅片連接在電子管柵極圓圈上即可，詳細可參照一下電子管安裝圖：
三、5000W電子管指導價：
國產電子管兩大供應商：錦州華光電子管及江西景光電子管，947主要運用5KW高頻機，而兩者之間價格幾乎差不多，出廠指導價在1000元左右，區間的價格幅度以各個廠家實際報價為準；用戶指定東芝電子管型號7T85RB用于5KW設備上，設備整體銷售價格就要偏高，因為東芝電子管進貨價在2700元左右。
四、電子管注意事項：
4.1 電子管最怕散熱不好，如果散熱風機出風量小達不到電子管散熱要求，電子管容易燒至變色，導致電子管損壞。
4.2 長時間超負荷使用導致電子管損壞，5KW高頻機最大安全限流標準值0.9A。
4.3 高壓短路打火使電子管瞬間超出極限電流，非常容易出現電子管陶瓷炸裂現象。
