9T94高周波/高頻機電子管安裝方法

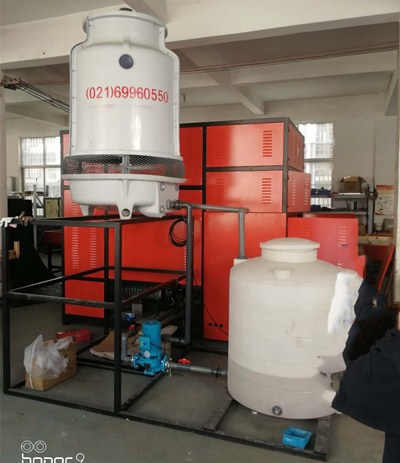

1、50KW大功率高周波/高頻機設備采用日本原裝9T94電子管，核心部件安裝過程中必須輕拿輕放，注意安全。

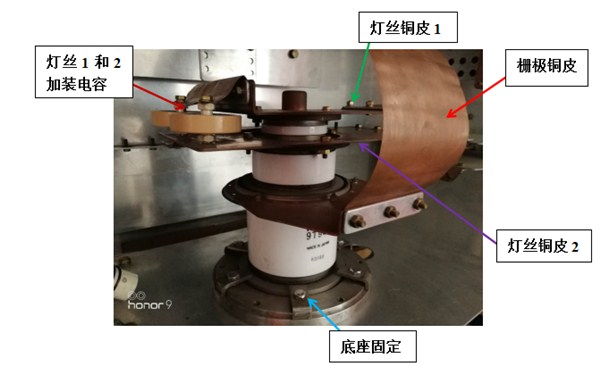

2、 電子管安裝示意圖：
3 、在安裝電子管之前先在管座底膽內的卡槽上放入密封圈一個，再把電子管放入底座內膽中；密封圈一定好放到位，防止設備在使用過程中有滲水現象。
4 、先安裝燈絲銅皮2觀察銅板與電子管孔位是否正確，若出現錯位可以輕輕移動電子管調整孔位，采用M6銅螺絲把銅板與電子管及銅皮連接并鎖緊。
5 、再安裝電子管燈絲銅皮1，此時銅板孔位應該對齊，直接螺絲鎖緊。
6 、分別把燈絲1和燈絲2之間的電容連接，上、下螺絲固定牢靠。
7、 安裝柵極銅皮與電子管連接，對應孔距螺絲固定。
8 、最后固定電子管底座螺絲即可。
（注意：以上的銅皮連接一定不能出現1、2銅皮及柵極銅皮三者之間出現任何接觸，盡量保持足夠間隙）
