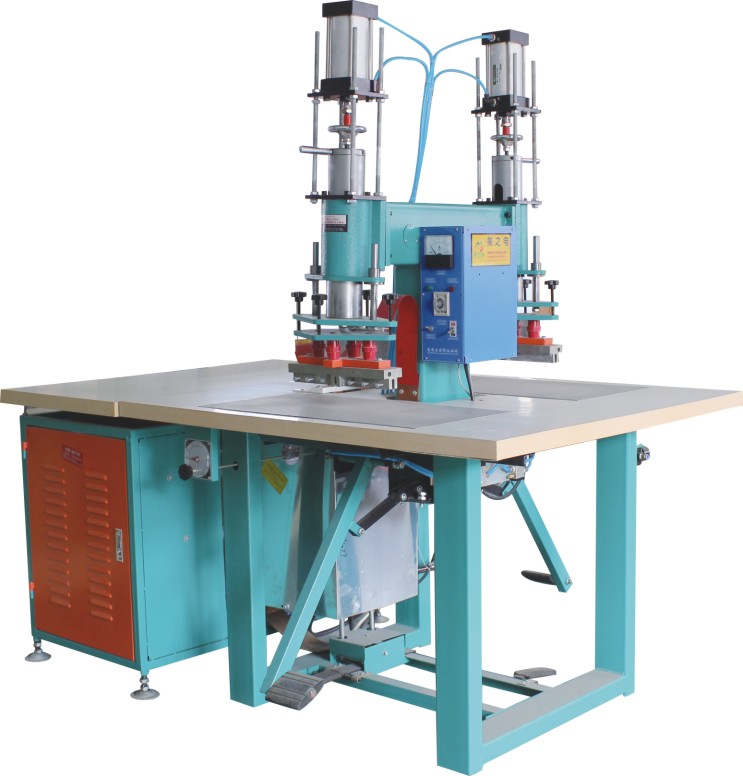

雙頭高頻機使用說明書                   【咨詢熱線：13914117969】


一、應用范圍:  本機可以加工熔接各種不同形狀的聚氯乙烯（PVC）塑膠制品，如充氣玩具、醫療用品、皮革、軟膜天花、鞋面壓花、識別帶、卷簾門熱合焊接等。
二、工作原理
   由電子管自激振蕩產生高頻電磁場,使被加工膠件在上下電極間的高頻電磁場的作用下,內部分子產生極化現象,而劇烈運動使膠件自身產生熱量,在模具和氣動壓力下就可以達到熔接目的.
 三、本機特色
1】  強出力，高性能
高頻頻率穩定，符合國際標準，提高生產效率。
2】 火花保護器
 自動火花保護，靈敏度高，將打火傷害降至最低。
3】  安全保護裝置
自動過流保護裝置，以保護電子管部件免受損害。
4】  高性能、高效率
采用氣壓操作，使制品熔接效果一致，提高產品品質。

四、技術規格
五、雙頭高頻機設備安裝
本機應在少塵、無腐蝕性氣體的室內干燥環境中使用。供給本機的電源應裝設空氣開關及合格的地線以確保安全。
1．機臺與高頻桶連接
   主機箱置于機臺側面，將主箱內高頻桶鋁板對準機臺下面附罩入，用隨機M4自攻螺釘將附罩固定在高頻桶上。再將高頻桶底座上的連接銅片與機臺支架相連接。然后反諧振桶中引出的導電帶擰緊在機臺調節電容器的中間鋁板相應的安裝孔上，注意不要使導電帶與兩側的鋁板相碰連。
2．安裝電子管
a、打開主箱上蓋板。
b、將電子管小心放入諧振桶中央，調整好方向后用螺釘固定于安裝座上。
c、將燈絲導線裝于電子管的燈絲螺釘上，注意擰緊螺母時，必須用兩把合適的板手同時打住上、下螺母，防止擰壞電子管上的陶瓷體，而使電子管報廢。
d、將柵極銅片用螺絲固定在電子管的柵極上，不可松動。
3．連接插頭和安裝電源線
①將機臺支架中部引出的控制線插頭和火花線插頭分別插入主箱上相應的插座內鎖緊。
②本機電源線為5芯電纜，其中黃色接地線，棕色接零線，其余三條接火線（不分相序）。注意，必須接于三相380VAC、35A空氣開關上，為確保人身安全，地線必須可靠駁接。
4．安裝氣源
用8mmPU氣管連接合適的氣源至機器的氣體調節閥上。
六、使用方法
1、接通氣源，將氣壓調整到5~8Kg范圍內。
2、合上電源開關和主機箱上的電源總開關，聽到機體內有風機的旋轉聲并電源指示燈（綠色）亮起，同時，高頻桶內電子管燈絲通電發光。
3、將模具安裝在模架上。
4、調模。左腳踩踏桿使模具壓下，松開4個平衡把手，使模具與工作臺面接觸并把模具水平調節平整。

5、試高頻。把氣動開關關掉并在不壓產品的情況下踏動高頻開關，陽極電流指示約在0.2A左右屬于設備正常。
6、把氣動開關開啟，把產品放在工作臺面板上，先左腳踏下模具與產品接觸后，手放在安全范圍外，右腳踏下高頻開關后電流表指示針擺動，根據產品需要調節銅條器控制需要的電流。
7、保護動作。在熔接過程中，若出現模具打火或電流超過0.8時，設備自動停止熔接過程，以保護模具、料件和機器的貴重部件。
（聲明：本說明書只適合金電公司生產雙頭腳踏氣動式5-8KW高頻機設備，僅供參考）
