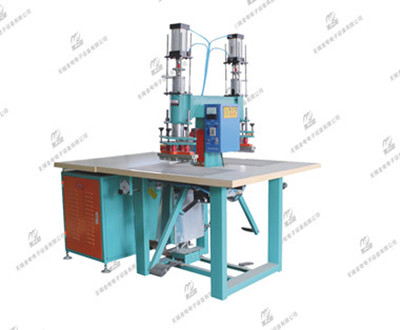

雙工位5KW高頻機設計雙頭腳踏氣動式操作，運用雙彈簧拉力結構及高頻開關杠杠結構組合，右腳腳踏機頭下降并定位，左腳腳踏高頻開關，此時氣缸運行及高頻電流啟動，純手工操作，適合定位要求高的產品作業加工。
5KW高頻機原理：運用電磁波介質加熱滲透原理，當PVC、TPU塑料在上、下電極間相互摩擦生熱瞬間使塑料分子發生極性化現象，配合相應的模具加上一定壓力就可以達到熔接目的。
雙工位機架結構：左右機頭、模具夾、電控箱、水平把手、火力鋸片、護罩、火花控制器、氣缸、電磁閥等等。
熱合不同產品都需要開具不同模具配合使用，模具安裝在模具夾內用過水平把手把模具調節水平后方可使用；火力鋸片控制電流輸出量大小，不同大小模具需求電流量多少由它控制；氣缸通過電磁閥控制，減輕腳踩分量，主要起作助力作用。
5KW控制電箱結構：由振蕩器、高壓變壓器、燈絲變壓器、947 電子管、二極管、可調電阻、柵極電阻、風扇、接觸器、電子管管座、電容、繼電器、電路板組成。
輸入380V電壓經過接觸器控制高壓，當腳踏高頻開關時，接觸器吸合高壓接通，通過升降變壓器瞬間把380V電壓升壓到8500V高壓，自激電子管震蕩瞬間產生高頻電流，通過高變電容器及電容濾波傳輸?shù)侥＞呱鲜顾芰先刍环N工藝。
1、燈絲變壓器：主要供電子管6.3V電壓，確保電壓穩定，電子管使用壽命長久。
2、947電子管：是本臺機器核心部件，有國產品牌和日本東芝。
3、接觸器：因每次焊接時接觸器都要吸合一次，建議用戶選擇進口品牌
4、散熱風扇：電子管使用壽命與風扇散熱出風量有關，風扇越好性能越可靠
用戶想購買雙工位機器時去不同廠家參觀后感覺所有廠家的機器都一樣，不錯，雙工位機器從臺灣引進大陸以來就一直沒有創新，始終如一，主要判斷設備做工，包括電路、電器元件以及氣動品牌來參考機器性能。
