高周波熔接機依需特殊塑膠制品單邊獨立熔接需求量身定制一款非標壓邊機器，設計C型式結構更加方便塑膠制品熔接作業；上壓板1600*160*30mm加厚鋁板并設計兩根直徑80mm加粗導柱，機頭上下更加穩定可靠，下工作臺設計1700*200*35加厚鐵板滿足塑膠制品需求；可按要求設計加溫系統或水冷系統并采用油壓系統及油壓中封電磁閥，壓力更加穩定，安全可靠；熔接機功率15KW-35KW可定制。
客戶現場圖片：
1、通過歐盟CE認證，安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥，操作更加安全
4、自動過流保護+進口5557火花保護系統
5、依需塑膠制品單邊熔接專用機器
設備應用：

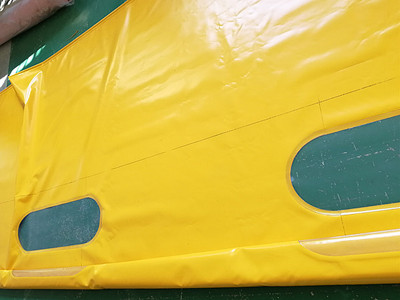

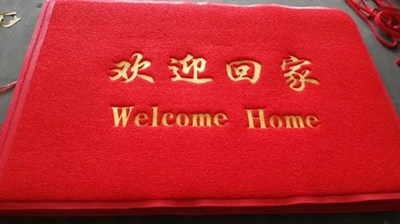

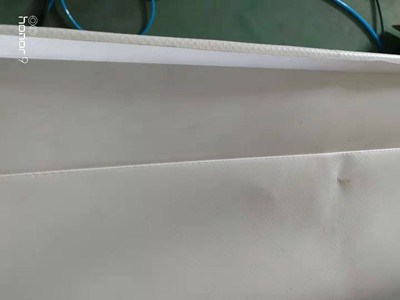

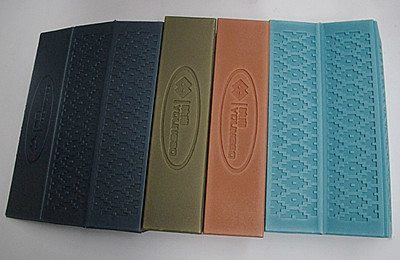

適用于PVC、TPU或含30%PVC混合塑膠制品熔接加工。如地毯壓邊、冷卻塔水淋片壓邊、汽車頂棚壓邊、卷簾門、瑜伽地毯、水池、膜結構、清糞帶等。
運用高周波熔接機工作原理+油缸助力配合相應的高頻模具就可以達到熔接效果，依需PVC或者TPU塑膠制品加工量身定制如地毯壓邊、水淋片壓邊、卷簾門壓邊等。
設備型號 | JD-15KWAJ JD-25KWAJ JD-35KWAJ | 設備功率 | 15KW 25KW 35KW |
高壓輸入 | 25KVA 35KVA 50KVA | 震蕩頻率 | 13.56MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 油壓式 |
電子管型號 | 8T85RB 8T255RB 8T87RB | 機械活動行程 | 200mm |
上壓板尺寸 | 1600*160*30mm | 工作臺尺寸 | 1700*200*35mm |
設備外觀尺寸 | 2100*1600*1950 | 設備重量 | 1600KG |
高周波熔接機工作原理：被加工的PVC、TPU膜材在高頻上、下電極之間通過電磁波滲透使夾網布塑料相互摩擦生熱發生塑膠分子極性化現象，配合高周波模具加上一定壓力就可以達到熱合效果。
1、高頻頻率13.56MHz，符合行業標準
2、C型機頭設計，適合塑膠制品壓邊熔接作業
3、加粗雙導柱導套定位，機頭上下更加穩定
4、整板激光切割，結實不變形
高周波熔接機主要配置：
1、電子管
精選8T85RB或8T25RB（錦州華光）電子管品牌，同時可根據客戶要求采用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨鼓風機品牌。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高周波震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
