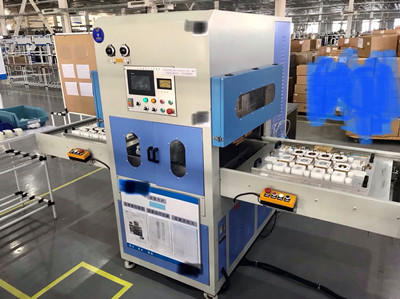

腰托氣袋高周波熱合機設計龍門四柱式結構并采用A3整板激光切割，機架結實穩固；運用PLC觸摸屏記憶儲存參數，內存大可存儲不同模具參數；配置方面設計自動滑臺操作，氣壓檢測系統及水冷系統等，根據氣囊袋熱合要求設計2次高周波自動轉換，滿足氣袋周邊及氣管一次性焊接完成。
腰托氣囊袋高周波熱合機（JD-12KWQD JD-15KWQD）
1、通過歐盟CE認證，安全、放心
2、電磁波泄露達到行業安全標準
3、氣壓檢測系統，確保壓力均勻提高產品合格率
4、自動過流保護+進口5557火花保護系統
5、定制不同形狀模具可生產不同氣囊產品
6、水冷系統確保模具恒溫狀態，保證產品合格率
7、兩次高周波自動切換，滿足氣管與氣袋一次熔接工藝
設備應用：

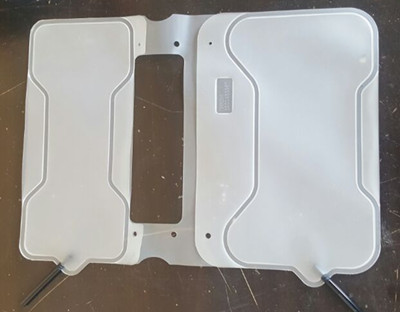

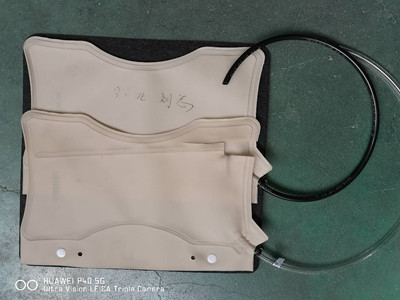

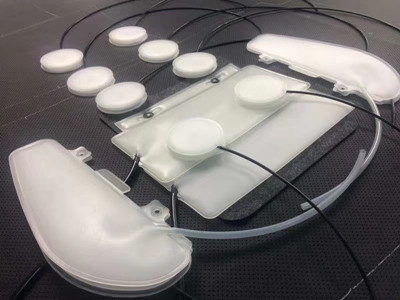

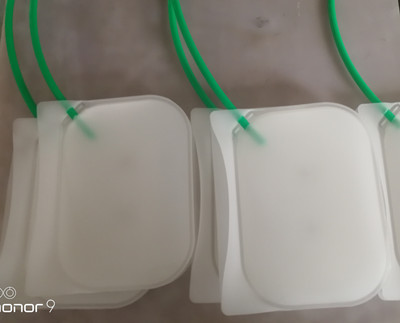

依需座椅腰托氣袋量身定制一款全新的兩次高周自動切換熱合機設備。適用范圍：TPU氣囊袋、腰托氣袋、按摩氣袋、座椅充氣氣袋等。
運用高周波工作原理+氣缸助力配合相應的氣囊袋模具瞬間對TPU膜材分別對氣囊周邊及氣管兩次高周自動切換熔接工藝，專業針對氣囊袋設計一款非標定制型設備。
設備型號 | JD-12KWQD JD-15KWQD | 設備功率 | 12KW 15KW |
高壓輸入 | 20KVA 25KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動式 |
電子管型號 | E3130RB 8T85RB | 機械活動行程 | 200mm |
上壓板尺寸 | 700*850mm | 工作臺尺寸 | 800*900mm |
設備外觀尺寸 | 2800*1600*1900mm | 設備重量 | 1050KG |
腰托氣袋高周波工作原理：被加工的PVC、TPU塑膠膜在高頻上、下電極之間通過電磁波滲透使塑料相互摩擦生熱發生分子極性化現象，配合氣囊袋模具加上一定壓力就可以達到熱合效果。
1、高頻頻率27.12MHz，符合行業標準
2、左、右自動滑臺，操作方便
3、兩次高周波自動切換，一次性周邊+氣管焊接完成
4、四導柱+銅導套定位，機頭更擺動
5、整板激光切割，結實不變形
6、氣缸安裝板設計嵌入式焊接工藝
7、整機噴塑處理，外觀更加大氣
腰托氣袋高周波主要配置：
1、電子管
精選E3130RB/8T85RB（錦州華光）電子管品牌，同時可根據客戶要求采用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
2、散熱風機
精選臺灣三巨散熱風扇，出風大，噪音小以及使用壽命長，是電子管安全使用的保護傘。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
